SIB-BAUWERKE 1.9 [4.*] Hilfe

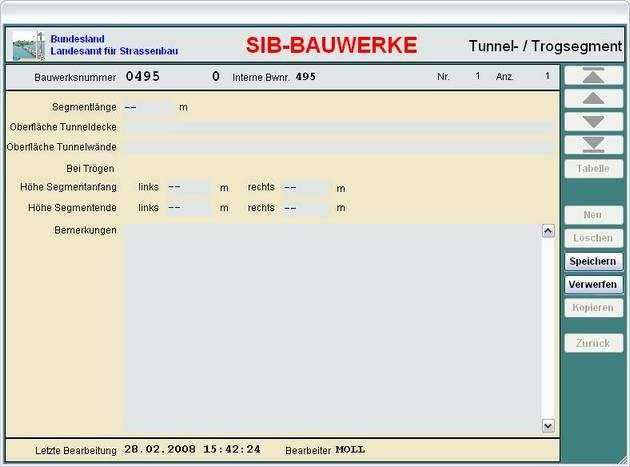

Zu dieser Maske gelangen Sie über die Punkte Bauwerk → Teilbauwerk → Tunnel → Segmente

Die Tunnelsegmente beschreiben Tunnelbereiche mit gleichen Abmessungen bzw. gleicher konstruktiver Ausbildung.
Verschiedene Tunnelsegmente sind zu wählen, wenn es im Bereich der Tunnelröhre wesentliche Änderungen der lichten Abmessungen (z.B. Pannenbuchten), der Querschnittsform (z.B. Rahmen/Gewölbe), der Verkleidung mit Lärmschutzelementen (in der Regel nur im Portalbereich) usw. gibt.
Weiterhin sind Tunnelsegmente zu wählen, wenn sich unmittelbar über dem Tunnel ein kreuzender Verkehrsweg befindet.
Es ist mindestens ein Tunnelsegment zu erfassen.
Bei Trogbauwerken ist analog zu verfahren.

F 10
Durch betätigen dieser Taste können Sie aus jeder beliebigen Maske in die Hauptmaske ”Bauwerk” zurückspringen
