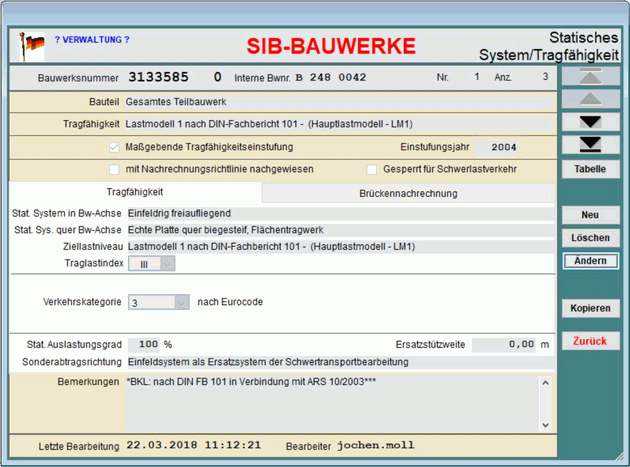

Zu dieser Maske gelangen Sie über die Punkte Bauwerk → Teilbauwerk → Erfasstes Bauwerk → Statisches System / Tragfähigkeit

Es ist mindestens die aktuelle Tragfähigkeitseinstufung zu erfassen.

Bei einem Datensatz ist der Haken für die Maßgebende Tragfähigkeitseinstufung zu setzen.

Nur wenn die maßgebende Tragfähigkeitseinstufung angegeben wird kann das Statische System in / quer zur BW-Achse angegeben werden.

Der Traglastindex bewertet in einem Soll-Ist-Vergleich in gestufter Form die strukturellen Eigenschaften einer Brücke, die maßgeblichen Einfluss auf die Leistungsfähigkeit des Bauwerks haben. Neben der Diskrepanz zwischen erforderlicher Brückentragfähigkeit (Ziellastniveau) und tatsächlich vorhandener Tragfähigkeit tragen auch bauart- oder materialbedingte Parameter zur Formulierung des Index bei. Der Kennwert ermöglicht eine Bewertung in fünf Stufen, die mit römischen Zahlen I bis V bezeichnet werden.

Beipiele zur Eingabe der Daten im Anhang der ASB: Statisches System längs , Statisches System quer
