Schaden speichern
Nach kompletter Erfassung des einzelnen Schadens ist dieser
hiermit zu speichern. Dabei wird vom System eine Plausibilitätsprüfung
durchgeführt. Der Schaden kann nur gespeichert werden, wenn
diese zu einem positiven Ergebnis gelangt.
Suchen
Dieser Button ermöglicht das Suchen eines bestimmten Textes
innerhalb dieses Menüs. Dafür muss sich im linken Fenster
der Cursor auf der zu durchsuchenden Obergruppe befinden.
Kopieren
Es besteht die Möglichkeit, während der Erfassung eines Schadens
einen neuen Schaden mit den Vorgaben des bisher erfassten
Schadens (ohne Bewertung) zu erfassen. Wenn dieser Button
gedrückt wird, wird der bisher erfasste Schaden gespeichert.
Natürlich gelten dabei auch die Bedingungen der Plausibilitätsprüfung.
Außerdem werden die Angaben
des jetzt abgeschlossenen Schadens in einen neuen Schaden
kopiert und brauchen dort nur noch geändert zu werden. Die
Bewertung muss in jedem Fall neu eingegeben werden.
Verzeichnis
Ermöglicht die Erfassung eines Schadensbildes welches sich
schon im Schadensverzeichnis befindet.
Ermöglicht die Erfassung eines neuen Schadensbildes.
löschen
Hiermit kann ein beim Schaden erfasstes Bild gelöscht werden.
Text
Ermöglicht die Eingabe eines beliebigen Schadenstextes. Dabei
können auch Textbausteine verwendet werden. Die entsprechenden
Textbausteine werden in den Einstellungen unter dem Reiter
Prüfbericht eingestellt. |

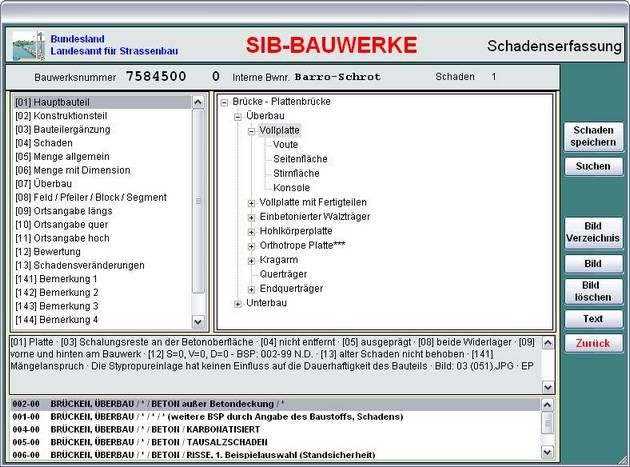

Nach
drücken des Buttons "NEU" in den Masken "Schäden
laufende Prüfung" bzw. "Schäden Bauwerkszustand"
öffnet sich die Maske "Schadenserfassung".
Für die Beschreibung
eines Schadens sind mindestens folgende Angaben erforderlich:
Schadhaftes Hauptbauteil (z.B. Querträger,
Widerlager, Tunnelportal, Lärmschutzwandelement, Stützwand)
oder schadhaftes Konstruktionsteil
(z.B. Gründung, Vorspannung, Lager, Geländer)
Schaden (z.B. schadhaft, behindert, gerissen,
verstopft oder Riss 0,2 mm breit)
Allgemeine Mengenangabe (z.B. flächendeckend,
bereichsweise, vereinzelt)
Schadensbewertung nach
Standsicherheit (S), Verkehrssicherheit (V), Dauerhaftigkeit
(D) Zuordnung zu einem Schadensbeispiel
(abhängig vom Schadensbeispiel können weitere Angaben nötig
sein)
Vormerkung (bei Hauptprüfung) bezüglich
der Notwendigkeit einer Kontrolle bei der Einfachen Prüfung.
Die Kennzeichnung im Prüfbericht ist EP. Entsprechend der
DIN 1076 sind bei der Hauptprüfung die Schäden zu kennzeichnen,
die bei der folgenden Einfachen Prüfung mindestens zu prüfen
sind.
Folgende Angaben können
optional die Schadensbeschreibung ergänzend beschreiben. Ist
einer der Punkte in der Verwaltungsadministration aktiviert,
ist diese Angabe ebenfalls eine Pflichtangabe.
Bauteilangaben
(z.B. Beton, Stahl, Obergurt, Bewehrung, Fugen, Verbindungen,
Betonersatz, Beschichtung)
Dimensionierte Mengenangaben (z.B. xxx
m Länge, xxx cm Durchmesser, xxx ° C)
Angabe des Überbaus (z.B. einteiliger Überbau,
2. Überbau)
Ortsangabe Feld, Pfeiler, Block (z.B. gesamter
Überbau, 4. Feld, Widerlager vorn)
Ortsangabe längs (z.B. vorne, xxx
m vom Feldanfang, 2. Wechselbereich)
Ortsangabe quer (z.B. links, xxx
m vom linken Bauwerksrand)
Ortsangabe hoch (z.B. oben, xxx
m ab Fundamentoberkante)
Schadensveränderung (z.B. Instandsetzung
schadhaft)
Bemerkungen (z.B. siehe Fotos, Gutachten erforderlich)
Selbst
formulierte Textergänzungen
In digitaler Form abgespeicherte Schadensbilder
In digitaler Form abgespeicherte Schadensskizzen
Aufbau der Maske:
Im oberen linken Fenster sind die einzelnen Informationsgruppen
aufgelistet die für die Beschreibung des Schadens zur Verfügung
stehen. Wollen Sie für eine dieser Informationsgruppe einen
Eingabe machen z.B. für einen Schaden das "Hauptbauteil"
erfassen, markieren Sie zuerst die Informationsgruppe {01}Hauptbauteil
mit einem einfachen linken Mausklick.
Mit Hilfe der rechten Maustaste können Sie die bereits erfassten
Informationen einer Informationsgruppe wieder löschen.
Wurde eine Informationsgruppe ausgewählt, so wird im oberen
rechten Fenster das zugehörige Menue-System
der ASB mittels eines Treeviews
angezeigt. Die Funktionalität des Treeviews
entspricht dem Windows Standard. Durch einen linken Mausklick
auf das +-Zeichen öffnet sich der Auswahlbereich zur nächsten
Ebene. Die Auswahl eines Wertes erfolgt durch einen Doppelklick
auf den Text.
Werte, die mit "***" gekennzeichnet sind, dienen
nur der strukturellen Darstellung und können nicht selbst
ausgewählt werden.
Zu einzelnen der auswählbaren Werte, werden weitere numerische
Angaben benötigt, welche durch einen zusätzlichen Dialog abgefragt
werden.
Im unteren grauen Fenster werden die bereits erfassten Bereiche
Ihrer Eingabe aufgelistet.
Im unteren weißen Fenster werden die Beispielgruppen angezeigt.
Mit einem Doppelklick kann die Schadensbeispielgruppe
ausgewählt werden, und die Schadenserfassung wird automatisch
entsprechend der Gruppe vervollständigt.
|
