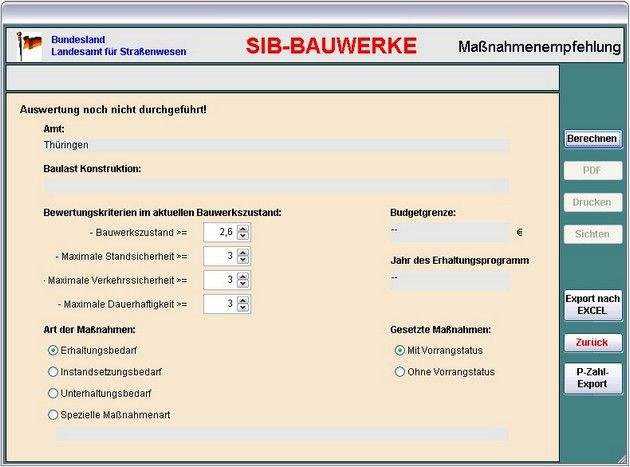

Die Maske Maßnahmenempfehlung
Ziel dieser Auswertung ist
es, die durch den Prüfer und den Erhaltungsingenieur erfassten
und bearbeiteten Empfehlungen Teilbauwerksbezogen aufzulisten.
Diese Maßnahmenliste beinhaltet neben den eigentlichen Empfehlungen
auch weitere Informationen.
Die Ausgabe erfolgt sortiert nach der Prioritätszahl. Die
Prioritätszahl (P-Zahl) ist ein aus verschiedenen Faktoren
der Teilbauwerke und Maßnahmen generierter Wert, welcher die
Dringlichkeit der Maßnahme abbilden soll.
Für die Berechnung der Ergebnistabelle können als Hauptfilterbedingung
der Amtsschlüssel der Bauwerke und der Baulastträger der Teilbauwerke
ausgewählt werden.
Generell erfolgt die Sortierung nach den Feldern ISORT,
ASB_NR, EMPF_SCHL, DRINGL, KOSTEN (höchste zuerst)
.
Die Berechnung entsprechen
der einzustellenden Hauptfilterbedingungen und der unterschiedenen
4 Auswertungstypen kann über den Button BERECHNEN gestartet
werden.
Der Button EXPORT NACH EXCEL erlaubt die formatierte Ausgabe
in eine Exceltabelle.
Der Button P-ZAHL-EXPORT erlaubt das Speichern der P-Zahlen
eines jeden Teilbauwerks der Ergebnisliste in einer XML-Datei.
Die Filter- und Berechnungsbedingungen des entsprechenden
Rechenlaufes werden ebenfalls in dieser XML-Datei gespeichert.
Damit ist es für zukünftige Auswertungen in einer Differenzanalyse,
die alten und die neuen P-Zahlen miteinander zu vergleichen. |
Art der Massnahmen
Unterschieden werden 4 Auswertungstypen, welche unter ART
DER MASSNAHME ausgewählt werden können:
Kurz- und mittelfristiger
Erhaltungsbedarf
Grundfilterbedingung sind Ingenieurbauwerke nach DIN 1076,
bei denen die Erhaltung erforderlich ist, weil sie genutzt
werden,
(
BW_VERZ - Stadium = Bauwerk unter Verkehr
ODER
BW_VERZ - Stadium = Bauwerk nicht unter Verkehr, Bauwerkserhaltung
erforderlich
)
, bei denen ggf. Umstufungsbedarf besteht,
(
TEIL_BW - In Bemerkungen ist "UMST" enthalten
ODER
BW_VERZ - Stadium = Umstufung in der Vorbereitung
)
oder ggf. ein Tragfähigkeitsproblem besteht
(
NOT BW_VERZ - In Tragfähigkeit ist "60" enthalten
UND
NOT BW_VERZ - In Tragfähigkeit ist "45" enthalten
UND
NOT BW_VERZ - In Tragfähigkeit ist "30" enthalten
UND
NOT BW_VERZ - In Tragfähigkeit ist "101" enthalten
UND
NOT BW_VERZ - In Tragfähigkeit ist "WIND" enthalten
UND
NOT BW_VERZ - In Tragfähigkeit ist "FL" enthalten
)
ODER
(
ST_SY_TR - Sperre für Schwerlastverkehr ist wahr
ODER
BESCHILD - In Schild - STVO Zeichennummer ist "25"
enthalten
ODER
BESCHILD - In Schild - STVO Zeichennummer ist "26"
enthalten
)
oder ggf. ein ”r;r;schlechter”r; Zustand vorhanden ist (hier
werden die in der Maske eingegebenen Bewertungskriterien
im aktuellen Bauwerkszustand verwendet) Diese Bewertungskriterien
können nur für den Auswertungstyp Kurz- und mittelfristiger
Erhaltungsbedarf definiert werden!
(
AKT_PRUF - Maximale Note Standsicherheit > Wert aus
ODER
AKT_PRUF - Maximale Note Verkehrssicherheit > 2
ODER
AKT_PRUF - Maximale Note Dauerhaftigkeit > 2
ODER
BW_VERZ - Zustandsnote >= 2,6
)
oder die Bauwerksprüfung akuten Erneuerungs- bzw. Instandesetzungsbedarf
signalisiert hat
(
(
AKT_EMPF - Art = Bauwerkserneuerung / Ersatzneubau (m² Bauwerksfläche
-I-)
ODER
AKT_EMPF - Art = Bauwerkserneuerung im Rahmen einer Erweiterungsmaßnahme
(m² Bauwerksfläche -O-)
ODER
AKT_EMPF - Art = Überbauerneuerung (m² Bauwerksfläche -I-)
ODER
AKT_EMPF - Art = Verbreiterung im Rahmen einer Erweiterungsmaßnahme
(m² Bauwerksfläche -O-)
ODER
AKT_EMPF - Art = Überbauerneuerung im Rahmen einer Erweiterungsmaßnahme
(m² Bauwerksfläche -O-)
ODER
AKT_EMPF - Art = Verstärkung (ohne ME -I-)
)
UND
(
AKT_EMPF - Dringlichkeit = umgehend
ODER
AKT_EMPF - Dringlichkeit = kurzfristig
ODER
AKT_EMPF - Dringlichkeit = mittelfristig
)
)
ODER
(
AKT_EMPF - Art = Instandsetzung (ohne ME)
UND
(
AKT_EMPF - Dringlichkeit = umgehend
ODER
AKT_EMPF - Dringlichkeit = kurzfristig
)
)
Aus der Ergebnismenge werden Empfehlungen ausgeschlossen
welche zur Art Bauwerksunterhaltung gehören, bzw. Zusatzuntersuchungen,
Unterlagen oder Sonstige.
Instandsetzungsbedarf
Grundfilterbedingung sind Ingenieurbauwerke nach DIN 1076,
bei denen die Instandsetzung erforderlich ist, weil sie genutzt
werden,
(
BW_VERZ - Stadium = Bauwerk unter Verkehr
ODER
BW_VERZ - Stadium = Bauwerk nicht unter Verkehr, Bauwerkserhaltung
erforderlich
)
Gesucht wird nur nach Instandsetzungsempfehlungen mit nicht
langfristiger Dringlichkeit
AKT_EMPF - Art = Instandsetzung (ohne ME)
UND
(
AKT_EMPF - Dringlichkeit = umgehend
ODER
AKT_EMPF - Dringlichkeit = kurzfristig
ODER
AKT_EMPF - Dringlichkeit = mittelfristig
)
Unterhaltungsbedarf
Grundfilterbedingung sind Ingenieurbauwerke nach DIN 1076,
bei denen die Unterhaltung erforderlich ist, weil sie genutzt
werden,
(
BW_VERZ - Stadium = Bauwerk unter Verkehr
ODER
BW_VERZ - Stadium = Bauwerk nicht unter Verkehr, Bauwerkserhaltung
erforderlich
)
Gesucht wird nur nach Instandsetzungsempfehlungen, mit nicht
langfristiger Dringlichkeit
AKT_EMPF - Art = unterhaltung (ohne ME)
UND
(
AKT_EMPF - Dringlichkeit = umgehend
ODER
AKT_EMPF - Dringlichkeit = kurzfristig
ODER
AKT_EMPF - Dringlichkeit = mittelfristig
)
Spezielle Maßnahmenart
Grundfilterbedingung sind Ingenieurbauwerke nach DIN 1076,
bei denen Maßnahmen erforderlich ist, weil sie genutzt werden,
(
BW_VERZ - Stadium = Bauwerk unter Verkehr
ODER
BW_VERZ - Stadium = Bauwerk nicht unter Verkehr, Bauwerkserhaltung
erforderlich
)
Gesucht wird nur nach Massnahmen, welche in der Maske eingetragen
wurden, mit nicht langfristiger Dringlichkeit
AKT_EMPF - Art = gesuchte Massnahmenart
UND
(
AKT_EMPF - Dringlichkeit = umgehend
ODER
AKT_EMPF - Dringlichkeit = kurzfristig
ODER
AKT_EMPF - Dringlichkeit = mittelfristig
)
Für die Berechnung der Ergebnistabelle können als Hauptfilterbedingung
der Amtsschlüssel der Bauwerke und der Baulastträger der Teilbauwerke
ausgewählt werden.
Generell erfolgt die Sortierung nach den Feldern ISORT,
ASB_NR, EMPF_SCHL, DRINGL, KOSTEN (höchste zuerst) |
